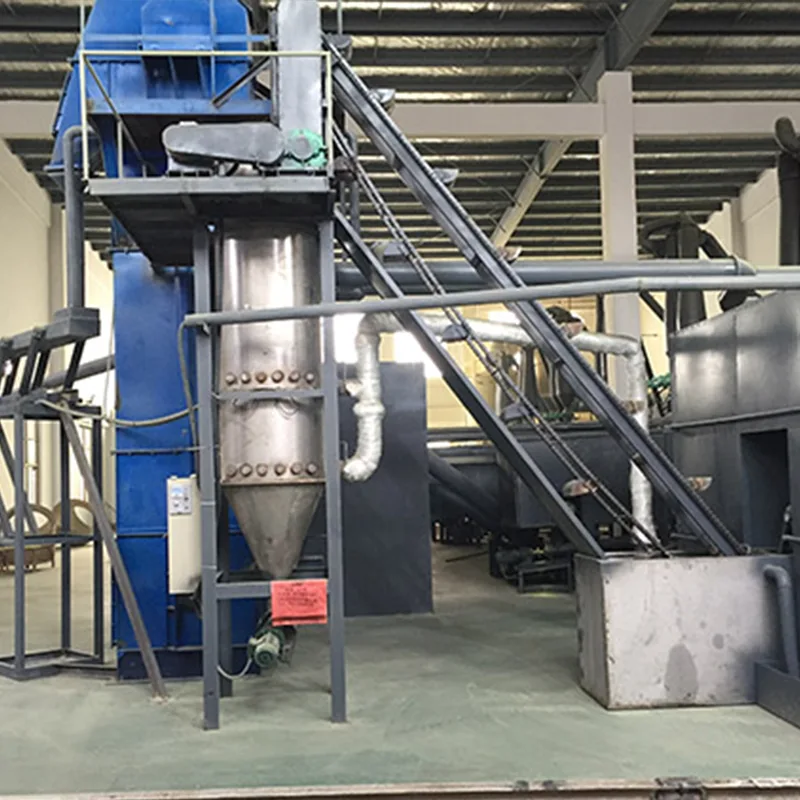

Kohtuulliset TBLS-laitteet

Lyijyakkumateriaalien valmistusteollisuudessa triemäksinen lyijysulfaatti (TBLS) on tärkeä lisäaine, ja sen tuotantoprosessiin kuuluu useita vaiheita, mukaan lukien reaktio, suodatus ja kuivaus. Reasonable TBLS Equipment on erityisesti TBLS-tuotantolinjoille kehitetty laitteiden valvonta- ja ohjausjärjestelmä.

Tämä Reasonable TBLS Equipment käyttää Siemens WINCC V7.3SE teollista konfigurointiohjelmistoa ydinalustanaan. Se kommunikoi kenttälaitteiden kanssa PLC:n kautta suorittaakseen toimintoja, kuten tuotannon tilan valvontaa, lämpötilan ohjausta, moottorin ohjausta ja tuotantotietojen tallennusta.

Kiinan tehtaana integroimme laiteohjauksen teollisuusautomaatiojärjestelmän kautta, jolloin Reasonable TBLS Equipment pystyy tarjoamaan vakaat tuotannonvalvontaominaisuudet TBLS-tuotantolinjalla, mikä auttaa yritystä hallitsemaan keskitetysti kriittisten laitteiden toimintatilaa.

TBLS-tuotantolinjaprosessin yleiskatsaus

Vaihe 1: Lietereaktio

Käynnistä slurryreaktori, lisää lyijyoksidia ja vettä oikeissa suhteissa ja sekoita huolellisesti. Seos pumpataan reaktioastiaan ja reaktion päätyttyä se menee kyllästysastiaan.

Vaihe 2: Suodatus ja vedenpoisto

Kyllästysastiassa oleva TBLS-liete pumpataan levy- ja runkosuodatinpuristimeen. Noin 1–2 tunnin suodatuksen jälkeen muodostuu hiutaleita ja vesi poistetaan.

Vaihe 3: Flash-kuivaus

Materiaali kuivataan käyttämällä kaasulämmitteistä kuumailmauunia, flash-kuivainta ja puhallinjärjestelmää, jolloin muodostuu lopulta valkoinen jauhemainen kolmiemäksinen lyijysulfaattituote.

Tuotekokoelma

Kuivattu jauhe kerätään Cyclone 1#:n ja Cyclone 2#:n läpi ja pakataan sitten.

Ohjausjärjestelmän rakenne

Laitteet

Rongsheng Reasonable TBLS Equipment tarjoaa täydellisen teollisuuden valvontaliittymän, joka auttaa käyttäjiä ymmärtämään tuotantolaitteiden reaaliaikaisen toimintatilan.

Pääohjausliittymä

Tervetuloa-näyttö

Näyttää PLC- ja WINCC-järjestelmien yhteystilan ja tarjoaa perustiedot järjestelmän käynnistyksen aikana.

Tuotannon tila -näyttö

Näyttää laitteen toimintatilan:

Vihreä: Laitteet käynnissä

Harmaa: Laite pysähtynyt

Näyttää myös tärkeimmät tuotantoparametrit:

Reaktioveden lämpötila

Flash-kuivauslämpötila

Kuumailmauunin lämpötila

Tuulettimen moottorin virta

Parametrien asetusnäyttö

Käytetään tuotantolaitteiden toiminnan ja parametriasetusten ohjaamiseen, mukaan lukien:

Lämpötilan säätö

Moottorin ohjaus

Pulssin ohjaus

Laitteen käynnistys/pysäytysohjaus

Ohjausmoduulin toiminnot

Lämpötilan ja virran valvontamoduuli

Tämä alue näyttää lämpötila- ja moottorin virtatiedot kunkin tuotantoalueen osalta.

Lämpötilan ohjausmoduuli

Jokaisella lämmityslaitteella on itsenäiset ohjaustoiminnot, mukaan lukien:

Käynnistys/pysäytysohjaus

Lämpötilan asetus

Lämpötilan hystereesisuojaus

Esimerkki: Flash-kuivauslämpötilaksi asetettu 450°C; Hystereesin yläraja-arvo 3°C; Hystereesin alaraja-arvo 2°C

Järjestelmä lopettaa lämmittämisen automaattisesti, kun lämpötila ylittää 453 °C, ja käynnistyy uudelleen, kun lämpötila laskee alle 448 °C.

Moottorin ohjausmoduuli

Jokainen moottori on varustettu itsenäisillä käynnistys- ja pysäytyspainikkeilla, ja laitteen toimintatila näytetään:

Vihreä: Juokse

Punainen: Pysähtynyt

Ruuvikuljettimen ohjaus

Säilytyssäiliön ruuvikuljetin tukee:

Paikallinen ohjaus

Kaukosäädin

Tietokoneen ohjaus

Pulssin ohjausjärjestelmä

EquipmentRongsheng Reasonable TBLS Equipmentin pulssiohjausjärjestelmää käytetään pääasiassa pölynpoistojärjestelmän ohjaamiseen.

Pulssit on jaettu kolmeen ryhmään:

12-suuntainen pulssi

3-suuntainen pulssi

5-suuntainen pulssi

Parametriasetukset sisältävät:

Väliaika: Tyypillisesti 60 sekuntia

Pulssin leveys: Tyypillisesti 2–3 sekuntia

Tekniset edut: Teollisuuden automaation ohjaus

PLC- ja WINCC-järjestelmäintegraatiolla saavutetaan tuotantolaitteiden keskitetty valvonta ja ohjaus.

Reaaliaikainen tuotantotietojen seuranta

EquipmentRongsheng Reasonable TBLS -laitteet voivat tallentaa lämpötilan, virran ja laitteiden toimintatilan kätevää tuotannonhallintaa varten.

Hälytysjärjestelmä

Laitteiden toimintahäiriöiden yhteydessä järjestelmä näyttää vastaavat laitetiedot hälytysrajapinnassa.

Parametrien käyttövalvonta

Järjestelmä käyttää käyttäjätunnusta ja salasanaa pääsynhallintaan kriittisten tuotantoparametrien turvallisuuden varmistamiseksi.
