Tuotteen Kuvaus

Punainen lyijytuotantolinja hyödyntää uutta prosessia, johon liittyy jatkuva sulaminen ja jauhaminen Barton -uunissa, rakeistuksessa ja syvällä hapettumisella ja nopealla jäähdytyksellä liikkuvassa sängyssä. Liikkuvan sängyn kalsinoinnin ja nopean jäähdytysprosessin hyödyntämällä kiinteät hiukkaset liikkuvat jatkuvasti alaspäin tiheässä tilassa välttäen törmäyksiä ja voimakasta kitkaa, mikä johtaa erittäin alhaiseen murtumisnopeuteen. Liikkuvan sängyn reaktorilla on korkea lämpöhitaus ja lämpötilan vähentymisten minimaaliset, mikä täyttää reaktion lämpötilavaatimukset kokonaan. Materiaalin viipymisaika liikkuvassa sängyssä on pitkä ja tasainen, mikä varmistaa pitkän reaktioajan. Vastavirtalämmönvaihto materiaalin ja kuuman savukaasun välillä säätelee pakokaasun lämpötilaa käyttämällä tehokkaasti lämpöenergiaa ja ylläpitämällä yksinkertaista järjestelmää. Sängyn sisällä materiaali siirtyy vähitellen matalasta lämpötilasta korkeaan lämpötilaan ja sitten takaisin matalaan lämpötilaan eliminoimalla lyijyhöyryn muodostumisen. Verrattuna sähköuunin menetelmään, tämä prosessi kuluttaa vain 30% energiasta ja maksaa vain 20% alkuperäisestä prosessista.

Laitteiden tuotantoprosessiin sisältyy Barton -uunin jatkuva sulamis- ja jauhointiprosessi, jota seuraa rakeistus, jota seuraa syvä hapettuminen ja nopea jäähdytys liikkuvassa sängyssä. Liikkuvan sängyn kalsinoinnin ja nopean jäähdytysprosessin hyödyntämällä kiinteät hiukkaset liikkuvat jatkuvasti alaspäin tiheässä tilassa välttäen törmäyksiä ja voimakasta kitkaa, mikä johtaa erittäin alhaiseen murtumisnopeuteen. Liikkuvan sängyn reaktorissa on korkea lämpöhitaus ja minimaaliset lämpötilan vaihtelut, täyttäen reaktion lämpötilan vaatimukset kokonaan. Materiaalin viipymisaika liikkuvassa sängyssä on pitkä ja tasaisesti jakautunut, mikä varmistaa pitkän reaktioajan. Vastavirtalämmönvaihto materiaalin ja kuuman savukaasun välillä säätelee pakokaasun lämpötilaa käyttämällä tehokkaasti lämpöenergiaa ja ylläpitämällä yksinkertaista järjestelmää. Sängyn sisällä materiaali siirtyy vähitellen matalasta lämpötilasta korkeaan lämpötilaan ja sitten takaisin matalaan lämpötilaan eliminoimalla lyijyhöyryn muodostumisen. Verrattuna sähköuunin menetelmään, tämä prosessi kuluttaa vain 30% energiasta ja sen alkuperäisen prosessin energiakustannuksista on vain 20%.

Kello 1. Bartonin jyrsintäosasto

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
1	Lyijykärry suuri / pieni yhdistelmä	4	Q235 -kehys, 10# Channel Steel, litteä levy 10 mm	Ruuhkainen	NSK -laakerit (6206/6207), Universal Motor (toissijainen energiatehokkuus), Guomao-pelkistin (BWD1-59-Y0,75-CZ) (BWD31-731-Y0,75-CZ)	220010001400	0,8T/asetettu	0,75 kW/yksikkö
2	Lyijy sulamisuuni	4	Uunin ydin 310s ruostumaton teräs, paksuus 12 mm, kuori 3mm, uunin kansi 12 mmq235, Lämmitysputki 310Sφ16mm*1,5 mm, eristyskerros 300 mm	Ruuhkainen	Sisäinen lämmitys ja ulkoinen lämmitys, Laitteiden suunnittelun lämpötila on 0-550 ℃, varustettu lämpötila -anturilla	130011001650	1,5T/aseta	Ulkoinen18kw/yksikkö Sisäinen 24kW/yksikkö
3	Busφ1380	4	310s ruostumaton teräs, Barrelφ12 mm 304 ruostumaton teräs, Pohjakyljä, Ulompi kuori Q235 3mm, eristyskerros 80 mm, pääakseli110mm	Ruuhkainen	310S ruostumaton teräs (kestää lämpötilaa 1180 ° C), Universaali moottori (energiatehokkuusaste 2), NSK-laakerit, laitteiden suunnittelun lämpötila-alue 0–600 ° C, Varustettu lämpötila -anturilla, nopeus 210 rpm	270018002550	3.0T/SET	30 kW/yksikkö
4	hallintakaappi	4	1,5 mm laatikon rungossa ja 2,0 mm oven paneelille	Shanghai Haofuman	PLPC: llä ja kosketusnäytöllä	8008002000	0,2/yksikkö

2. Granulaatioosa

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
1	hiomakone	4	Karanopeus 3900R/min, Hionta hienous 320 mesh, Lähtö 480 kg/h, Ilman tilavuus poistoaukossa 2170m³/h (ei kuormaa), ilman nopeus poistoaukossa 35m/s (ei kuormaa)	Changzhou Wuhan Airlines	Mukaan lukien kehys, kansi, kompensoija, iskunvaimennin, V-beltc4064	1100580840	1,5T/aseta	30 kW/yksikkö
2	30 kW: n moottori	4	Toissijainen energiatehokkuus	globaali	Talja
3	Rakeistuskone	4	Barrel Sus304 (6mm), kehys 16#	Ruuhkainen	Varustettu pölykamarilla235 (1,5 mm), Guomao-pelkistin (CZQ350-8-11), Huanqiu -moottori (toissijainen energiatehokkuus)	280012502000	1,4T/yksikkö	7,5 kW/yksikkö
4	Hissi	1		Yangzhou -muoviset ihmeet	Hiiliteräs, ketjumetallikauha (ruostumaton teräs)	10005006000	2,5T/aseta	3 kW/yksikkö
5	SkirtConveor	2	Pituus: 9500 mm, Leveys (kuljetuspinta) 400 mm, nopeus 10 m/min	Yangzhou -muoviset ihmeet	Hiiliteräs, PVC -hameen reuna, täysin suljettu kahdella suppilaalla ja vastaanottamalla kouru, lähtö 40T/päivä	9500400500	1,5T/yksikkö	3 kW/yksikkö
6	Ohjausruutu (kosketusnäytöllä)	2		Shanghai Haofuman		43010001000	0,1T/yksikkö
7	Varastosäiliö	1	SUS304 (3mm), tilavuus 1,8m3	Ruuhkainen		Φ1200*7000	2T/yksikkö

3. Pölynpoistoosasto

Sarjanumero

Laitteen nimi

Yksiköiden lukumäärä

Laiteparametrit

Valmistaja

Huomautus

Mitat

paino

voima

1

72-pussin pulssin pölynkeräin

10

Suodatusalue 54㎡,

pölypitoisuus <15 g/m³,

Tehokkuus 99,5%, laatikko Q235 (3mm)

Ruuhkainen

Mukaan lukien pulssipussi,

ohjain,

Öljy-veden erotin,

Universaali moottori (energiatehokkuusaste 2),

NSK -laakeri (FC207),

Guomao-pelkistin (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5T/yksikkö

1,5 kW/yksikkö

2

11 kW: n fani

6

Kotelo Q235 (4mm)

Nantong Gaonan

Mukaan lukien tuonti ja vienti,

Globaali moottori (toissijainen energiatehokkuus)

1000*800*1500

0,4T/yksikkö

11 kW/yksikkö

4. seulontaosasto

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
1	Kuusikulmainen seula	2	Kotelo Q235 (3 mm), SUVA SUS304 (10 mesh, 18 mesh)	Ruuhkainen	NSK6312, Konejalat 120603 neliöputki, Huanqiu -moottori (toissijainen energiatehokkuus), Guomao-pelkistin (BWD1-59-Y1.5-2P)	3000120 03000	1,5T/aseta	1,5 kW/yksikkö
2	Murskain	2	Kotelo Q235 (12 mm), SUUNNA SUS304 (12 mesh)	Ruuhkainen	Guomao-pelkistin (BWD3-43-Y2.2-2P), Huanqiu -moottori (toissijainen energiatehokkuus)	1000300400	0,3T/yksikkö	2,2 kW/yksikkö
3	Suppilo	20	Sylinterin Q235 (3 mm), konejalka L5#, tilavuus 0,15㎡	Ruuhkainen		Q159*5000	1.1T/Yksikkö
4	ohjauslaatikko	2		Shanghai Haofuman	PLPC: llä ja kosketusnäytöllä	43010001000	0,1/yksikkö
5	Kuljettaessa	6	Kuorimateriaali SUS304, φ133*4.5	Ruuhkainen	Guomao-pelkistin (BWD2-43-Y1.5-2P), Huanqiu -moottori (toissijainen energiatehokkuus), NSKFC207	Φ159*4000	0,8T/asetettu	1,5 kW/yksikkö

5. sintrausosasto

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
1	Sintraus liikkuva sänky	6	Sylinterin runko650mm, Materiaali SUS304 (6mm), hapetuspituus 8M, lämpötila -anturi 17 pisteen hallinta	Ruuhkainen	Mukaan lukien pääputki, kaasuventtiili, Kompensaattori, perhonen venttiili	1200*7500	2,5T/aseta
2	Lasiroottorivirtausmittari	6	kaasu	Dongtai -instrumenttitehdas		15005001500	0,3T/yksikkö
3	Puolivalmistettu tuote silo	6	Tynnyri Q235 (3mm)	Ruuhkainen		Φ800*1200	0,3T/yksikkö
4	Polttoaineen uunipelektrinen uuni	6	Shell SUS310 (6mm), Lämmitysputki SUS310, φ12,5*1,5	Ruuhkainen		Φ400*2500	0,8T/asetettu	80 kW/yksikkö
5	72-pussin pulssin pölynkeräin	6	Suodatusalue 54㎡, pölypitoisuus <15 g/m³, Tehokkuus 99,5%, laatikko Q235 (3mm)	Ruuhkainen	Mukaan lukien pulssipussi, ohjain, Öljy-veden erotin, Universaali moottori (energiatehokkuusaste 2), NSK -laakeri (FC207), Guomao-pelkistin (BWD2-43-Y1.5-2P)	250015003900	2,5T/yksikkö	1,5 kW/yksikkö

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
6	11kwfan	6	Kotelo Q235 (4mm)	Nantong Gaonan	Mukaan lukien tuonti ja vienti, Globaali moottori (toissijainen energiatehokkuus)	10008001500	0,4T/yksikkö	11 kW/yksikkö
7	L51 juuren puhaltimen	6	Nopeus 980R/min, Sisustusvirta 13,6 m³/min, Varustettu 380V11KW 6-vaiheisella moottorilla	Shandong Ruibo	Mukaan lukien tulo- ja poistovaimentimet ja pohja	100008001000	1T/yksikkö	15 kW/yksikkö
8	Jäähdytyspenkki	6	Tynnyri Q235 (6mm)	Ruuhkainen		8005001000	0,3T/yksikkö
9	Valmiin tuotteen siilo, värähtelevä kone	6	Tynnyri Q235 (6mm)	Ruuhkainen		400400500	0,1T/yksikkö
10	Ohjauskaappi (plc, kosketusnäyttö)	3		Shanghai Haofuman		4508001850	0,25/yksikkö

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
11	Kierre	6	Asunto Q235, Φ89*4,5	Ruuhkainen	Guomao-pelkistin (BWD1-43-Y0,75-2P), Huanqiu -moottori (toissijainen energiatehokkuus)	8008001600	0,3T/yksikkö	0,75 kW/yksikkö
12	Syöttölaite	2	Asunto Q235, Φ219615000	Ruuhkainen	Guomao-pelkistin (BWD3-43-Y2.2-2P), Huanqiu -moottori (toissijainen energiatehokkuus)	40040015000	0,8T/asetettu	2,2 kW/yksikkö
13	Säilytyslaatikko	1	Kotelo Q235 (6 mm)	Ruuhkainen			1T/yksikkö
14	Tietokoneet ja näytöt	1		merkki

6. Pakokaasupäästöpölyn keräysosasto

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Huomautus	Mitat	paino
1	Esikäsittelyhuone	1
2	Q = 75000m3/h	1	Paine -differentiaaliesitys- ja puhdistusohjelman ohjaimella
3	Hepa -suodatin	27
4	indusoitu luonnosfani	1	Q = 75000m3/h, P = 3800PA -muuttujan taajuusmoottori, K = 110-132 kW
5	Testausalusta	1
6	Pakoputki ja hyvin kehys	1	φ1450*4mm H = 18m
7	Elektroninen ohjausjärjestelmä	1	Delta -invertteri

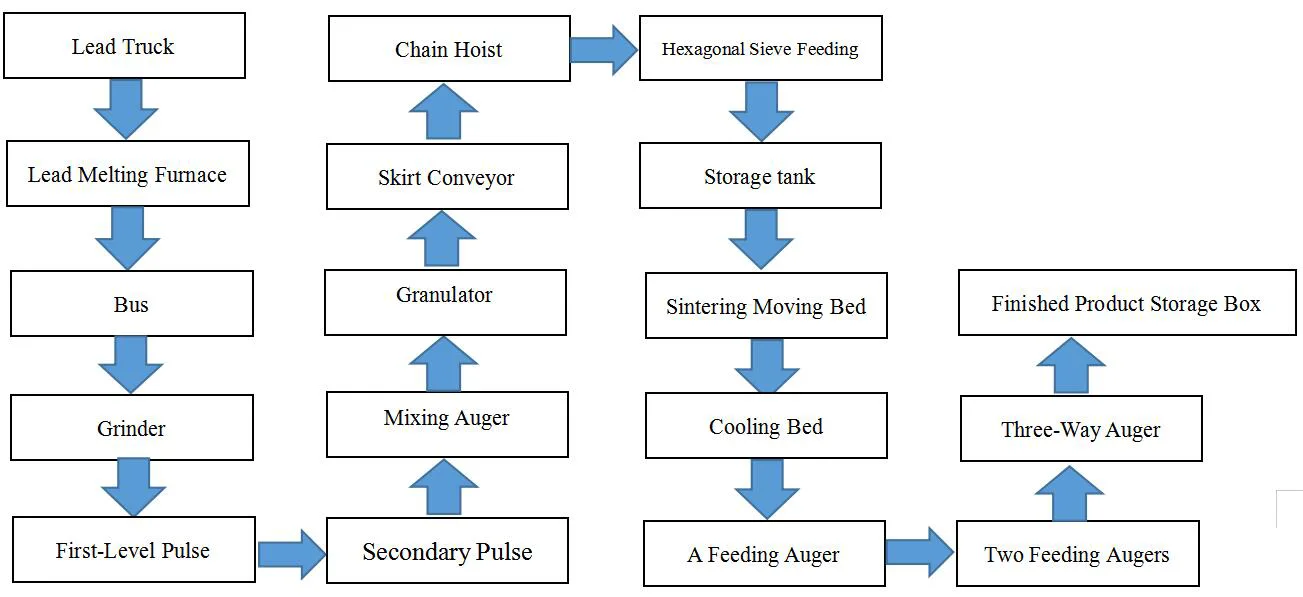

Rakeinen punainen lyijyn tuotantolinjaprosessi:

Red Lead Production Line Equipment

Laiteluettelo rakeista murskaustuotantolinjalle (erityinen)

Murskausosa

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
1	Liilankuljetin	2	Kotelo Q235, φ89*4,5	Ruuhkainen	Nopeussäätelymoottori	8008001600	0,3T/yksikkö	1,5 kW/yksikkö
2	Ultrafine -jauhaattori	2	Karanopeus 3900R/min, Hionta hienous 320 mesh, Lähtö 480 kg/h, Ilman tilavuus poistoaukossa 2170m³/h (ei kuormaa), ilman nopeus poistoaukossa 35m/s (ei kuormaa)	Shengzhou, Zhejiang	Mukaan lukien kehys, kansi, kompensoija, iskunvaimennin, Universal Motor (toissijainen energiatehokkuus)	22009001800	1,5T/aseta	Isäntä 22 kW/yksikkö Laajennus 4kW/yksikkö
3	72-pussin pulssin pölynkeräin	2	Suodatusalue 54㎡, pölypitoisuus <15 g/m³, Tehokkuus 99,5%, laatikko Q235 (3mm)	Ruuhkainen	Mukaan lukien pulssipussi, ohjain, Öljyveden erotin, sähköventtiili, Universaali moottori (energiatehokkuusaste 2), NSK -laakeri (FC207), Guomao-pelkistin (BWDZ-43-Y1,5-2P)	250015003900	2T/yksikkö	1,5 kW/yksikkö
4	18,5 kW: n fani	2	Kotelo Q235 (4mm)	Nantong Gaonan	Mukaan lukien tuonti ja vienti, globaali moottori (toissijainen energiatehokkuus)	12006001500	0,6T/yksikkö	18,5 kW/yksikkö
5.	72-pussin pulssin pölynkeräin	2	Suodatusalue 54㎡, pölypitoisuus <15 g/m³, Tehokkuus 99,5%, laatikko Q235 (3mm)	Ruuhkainen	Mukaan lukien pulssipussi, ohjain, Öljyveden erotin, sähköventtiili, Universaali moottori (energiatehokkuusaste 2), NSK -laakeri (FC207), Guomao-pelkistin (BWDZ-43-Y1,5-2P)	150015003900	1T/yksikkö	1,5 kW/yksikkö

Sarjanumero	Laitteen nimi	Yksiköiden lukumäärä	Laiteparametrit	Valmistaja	Huomautus	Mitat	paino	voima
6	Ohjausruutu (plc, kosketusnäyttö)	2		Shanghai Haofuman		43010001000	0,1/yksikkö
7	7,5 kW: n fani	2	Kotelo Q235 (4mm)	Nantong Gaonan	Mukaan lukien tuonti ja vienti, Globaali moottori (toissijainen energiatehokkuus)	600600800	0,3T/yksikkö	7,5 kW/yksikkö
8	Gravity Automaattinen pakkauskone	2	Pakkauskapasiteetti: 40-100 pussia/tunti, Punnitusalue: 25 kg/laukku, punnitustarkkuus ± 0,2-0,3%, Virta 5,5 kW	Wuxi Bangyao	Ompelunopeus: 1800 rpm, Ompelun paksuus: 8 mm, Ompeleen pituus: 6,5-11 mm, Automaattinen langan rikkoutuminen	200010002500	1,5T/aseta	5,5 kW/yksikkö
9	Tähdenmuotoinen syöttölaite	4	V = 60-80 ℃, ilmanpaine 7236, Virtausnopeus 3167, Nopeus 2800R/min	Jiangyin Fuxin		400*800	0,2T/yksikkö	1,5 kW/yksikkö
10	Varastosäiliö	2	SUS304 (6mm), tilavuus 1,8m3	Ruuhkainen	Barrel Sus304 (6mm)	Φ1800*3000	1,2T/yksikkö

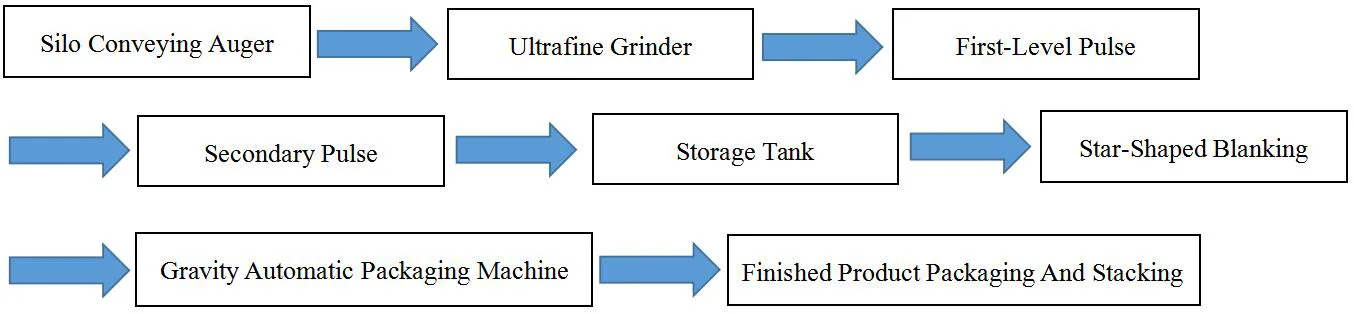

Murskaustuotantolinjaprosessi:

Red Lead Production Line Equipment

Kilpailukykyisessä teollisuusmaisemassa tehokkaat ja luotettavat tuotantolaitteet ovat ratkaisevan tärkeitä. Punaisen lyijyn tuotantolinjan laitteet on suunniteltu täyttämään korkeimmat tuotantostandardit, mikä varmistaa tasaisen laadun ja optimaalisen tehokkuuden. Seuraavaksi tarjoamme kattavan yleiskuvan tämän edistyneen laitteen tärkeimmistä ominaisuuksista ja teknisistä tiedoista.

Punaisen lyijyn tuotantolinjan tärkeimmät ominaisuudet

· Suuri tarkkuuskäsittely: Varmistaa, että tuotettu punainen lyijy täyttää tiukimmat laatustandardit.

· Energiatehokkuus: Minimoi toimintakustannukset säilyttäen samalla tuotantotuotanto.

· Käyttäjäystävällinen toiminta: Intuitiivinen käyttöliittymä tekee operaattoreista helppoa hallita ja seurata tuotantoprosessia.

· Huoltoystävällinen suunnittelu: Helppo pääsy huoltoon, minimaalisten seisokkien ja maksimaalisen tuottavuuden varmistamiseen.

· Mukautettavat parametrit: Operaattorit voivat säätää avainparametreja, kuten lämpötila, paine ja nopeus tuotantoolosuhteiden optimoimiseksi.

· Vahva materiaalirakenne: Rakennettu korkealaatuisilla materiaaleilla kestämään ankaria toimintaolosuhteita ja varmistamaan pitkäikäisyys.

Miksi valita punaisen lyijyn tuotantolinjalaitteet?

· Optimoitu suorituskyky: Varmistaa, että punainen lyijy tuotetaan korkeimmalla mahdollisella laatulla vastaamaan nykyaikaisten teollisuusstandardien vaatimuksia.

· Kustannustehokas: Advanced-ominaisuuksistaan huolimatta laitteet on suunniteltu kustannustehokkaiksi, mikä tarjoaa korkean sijoitetun pääoman tuotto.

· Monipuolisuus: Sopii moniin sovelluksiin, perinteisestä teollisuudesta kehittyviin sektoreihin.

· Tuki ja palvelu: Kattava tuki ja palvelu tukevat varmistamalla, että käyttäjät voivat luottaa pitkän aikavälin toimintojen laitteisiin.
