Kuinka ymmärtää pumppumallikoodit? DG, D, CQ ja muiden keskipakopumppusarjojen opas

Teollisuuspumppuja valitessaan insinöörit ja hankintatiimit kohtaavat usein mallikoodeja, kuten DG, D, CQ, CD ja muita kirjainyhdistelmiä.

Monille ostajille nämä kirjaimet voivat näyttää yksinkertaisilta tuotteiden nimiltä. Pumpun mallikoodit sisältävät kuitenkin yleensä hyödyllistä tietoa tuotesarjasta, rakennesuunnittelusta tai sovelluskategoriasta.

Yksi tärkeä seikka on kuitenkin huomattava: pumppumallin kirjaimille ei ole olemassa yleistä nimeämisstandardia. Eri valmistajat voivat määritellä oman tuotesarjansa eri tavalla. Siksi pumpun koodin tarkka merkitys tulee aina varmistaa valmistajan teknisistä asiakirjoista.

Tässä artikkelissa käytetään DG-sarjan vaakasuuntaista monivaiheista keskipakopumppua esimerkkinä selittämään, kuinka pumppumallien koodit yleisesti ymmärretään ja miten eri pumppusarjat voidaan erottaa toisistaan.

Mitä kirjaimet pumppumalleissa tarkoittavat?

Teollisuuspumppumallit koostuvat yleensä kirjaimista, numeroista ja symboleista. Kirjaimet osoittavat yleensä pumpun sarjaa tai rakenneluokkaa, kun taas numerot kertovat usein suunnitteluparametreista.

Esimerkiksi:

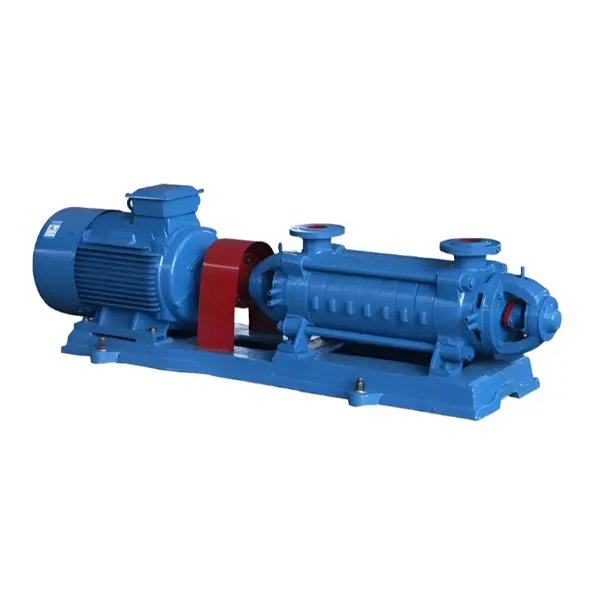

DG-sarjan vaakasuuntainen monivaiheinen keskipakopumppu

Tässä mallissa:

• DG edustaa pumppusarjaa
• Seuraavat numerot voivat valmistajan nimeämissäännöistä riippuen edustaa suunnitteluparametreja, kuten virtaus, nostokorkeus tai vaiheiden lukumäärä

Tarkka merkitys vaihtelee kuitenkin valmistajien välillä. Ostajien ei tule arvioida pumppua vain mallin nimessä olevien kirjainten perusteella. Täydelliset tuotetiedot ja tekniset asiakirjat ovat edelleen pumpun valinnan perusta.

Mitä "DG" tarkoittaa DG-sarjan pumpuissa?

DG-sarjan vaakasuuntainen monivaiheinen keskipakopumppu on eräänlainen teollisuuskeskipakopumppu, jossa on vaakasuora, yksiimuinen, monivaiheinen rakenne.

DG-sarjan pumppu sisältää yleensä seuraavat rakenteelliset ominaisuudet:

• Vaakasuora asennussuunnittelu
• Yksi imurakenne
• Monivaiheinen juoksupyöräjärjestely
• Pumpun poikkipintarakenne
• Roottorikomponentit mukaan lukien juoksupyörät ja tasapainolevy

DG-sarjan pumppu on suunniteltu siirtämään nesteitä, jotka eivät sisällä kiinteitä hiukkasia ja joilla ei ole syövyttäviä ominaisuuksia.

Tuotteen teknisten tietojen mukaan sovellettava nesteen lämpötila-alue on:

-20 °C - 105 °C

Tulopaineen tulee olla:

Alle 0,6 MPa

Kuinka ymmärtää numerot pumppumalleissa?

Kirjainten lisäksi pumppumalleissa numerot antavat myös tärkeitä tietoja.

Esimerkiksi joissakin monivaiheisissa keskipakopumppumalleissa voidaan käyttää muotoja, kuten:

DG46-50×6

Tämän tyyppisessä nimeämismuodossa:

• DG - pumppusarja
• 46 — liittyy yleensä virtauksen osoittamiseen
• 50 — liittyy yleensä yksivaiheiseen pään indikaatioon
• 6 — pumppuvaiheiden lukumäärä

Eri valmistajat voivat kuitenkin käyttää erilaisia ​​nimeämismenetelmiä.

Kun valitset pumppua, mallinumero tulee tarkistaa yhdessä:

• Virtausvaatimukset
• Pään vaatimukset
• Nesteen ominaisuudet
• Käyttölämpötila
• Asennusehdot

Miksi on olemassa erilaisia ​​pumppusarjoja?

Teollisissa sovelluksissa on erilaiset käyttövaatimukset. Valmistajat kehittävät yleensä erilaisia ​​pumppusarjoja pumpun rakenteen, hydraulisen suunnittelun, tiivistysmenetelmien ja käyttöolosuhteiden perusteella.

Pumpun rakenne

Eri sarjoilla voi olla erilaiset rakenteet, kuten:

• Vaaka- tai pystysuuntainen muotoilu
• Yksivaiheinen tai monivaiheinen rakenne
• Erilaiset imujärjestelyt

Jokainen malli on kehitetty erityisiä sovellusvaatimuksia varten.

Hydraulinen suunnittelu

Pumpun sisäinen hydraulinen rakenne vaikuttaa nesteenergian siirtoon.

Monivaiheinen keskipakopumppu käyttää useita roottoriin järjestettyjä juoksupyöriä, kun taas yksivaiheinen pumppu käyttää yhtä juoksupyörää. Rakenteellinen ero vaikuttaa siihen, miten pumppu valitaan tiettyyn järjestelmään.

Akselin tiivisteen suunnittelu

Pumppusarjat voivat myös poiketa tiivistejärjestelyistä.

• Mekaaninen tiiviste
• Pakkauksen sinetti

Sopiva tiivisterakenne riippuu pumpun rakenteesta ja käyttövaatimuksista.

Mitä eroa on DG- ja D-sarjan pumppujen välillä?

Monissa perinteisissä pumppuluokituksissa D- ja DG-sarjan pumput yhdistetään vaakasuuntaisiin monivaiheisiin keskipakopumppurakenteisiin.

Tarkka ero D:n ja DG:n välillä riippuu kuitenkin valmistajan tuoteluokituksesta.

Ei ole oikein olettaa, että DG on aina parempi kuin D tai että D ja DG ovat täysin eri pumpputyyppejä.

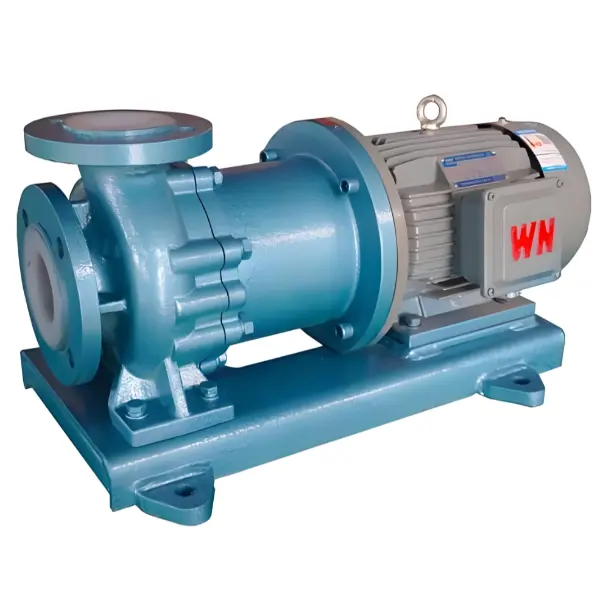

Mitä CQ tarkoittaa pumppumalleissa?

Toisin kuin DG-sarjan pumput, CQ ei ole kaikkien pumppuvalmistajien käyttämä yleinen lyhenne.

Eri yritykset voivat käyttää CQ:ta tuotesarjakoodina erilaisille pumppumalleille.

Kun tarkistat CQ-sarjan pumppua, ostajien tulee vahvistaa:

• Valmistajan luettelo
• Tuotteen tekniset tiedot
• Tekniset piirustukset
• Tuotekuvaukset

Oikea tulkinta riippuu valmistajan omasta luokitusjärjestelmästä.

Kuinka tunnistaa nopeasti oikea pumppusarja?

Vahvista pumppausväliaine

Ensimmäinen tarkistus:

• Mitä nestettä siirretään?
• Sisältääkö se kiinteitä hiukkasia?
• Onko se syövyttävää?

Esimerkiksi DG-sarjan pumppu on suunniteltu nesteisiin, joissa ei ole kiinteitä hiukkasia tai syövyttäviä ominaisuuksia.

Tarkista käyttöolosuhteet

Tärkeitä ehtoja ovat:

• Nesteen lämpötila
• Tulopaine
• Järjestelmävaatimukset

Ymmärrä pumpun rakenne

Ennen kuin valitset pumpun, varmista:

• Yksivaiheinen tai monivaiheinen suunnittelu
• Vaaka- tai pystysuuntainen rakenne
• Imutyyppi

Tarkista täydelliset tekniset tiedot

Pumpun mallin nimi on vain ensimmäinen askel. Ammattimaisessa valinnassa tulee huomioida myös tuotetiedot, tekniset piirustukset, käyttövaatimukset ja valmistajan suositukset.

Miksi ostajien pitäisi ymmärtää pumppumallikoodit?

Parempi kommunikointi tavarantoimittajien kanssa

Pumppusarjan perusmerkityksen tunteminen auttaa ostajia kuvaamaan vaatimuksiaan selkeämmin.

Vältä väärää valintaa

Pumppujen luokittelujen ymmärtäminen vähentää riskiä valita pumppu vain ulkonäön tai hinnan perusteella.

Helpompi tuotteiden vertailu

Ostajat voivat verrata eri pumppuperheitä tehokkaammin ymmärtämällä niiden rakenteelliset erot.

Pumppumallikoodeja, kuten DG, D ja CQ, käytetään tunnistamaan eri pumppusarjoja tai suunnitteluluokkia.

DG-sarjan horisontaalinen monivaiheinen keskipakopumppu edustaa pumppurakennetta, jossa on vaakasuora, yksiimuinen, monivaiheinen rakenne sopivien puhtaiden nesteiden siirtämiseksi tietyissä käyttöolosuhteissa.

Pumpun kirjaimet eivät kuitenkaan yksinään voi määrittää, sopiiko tuote tiettyyn käyttötarkoitukseen.

Oikea valintatapa on arvioida täydelliset käyttöolosuhteet, mukaan lukien pumpattava väliaine, lämpötila, painevaatimukset, asennusolosuhteet ja valmistajan toimittamat tekniset tiedot.
